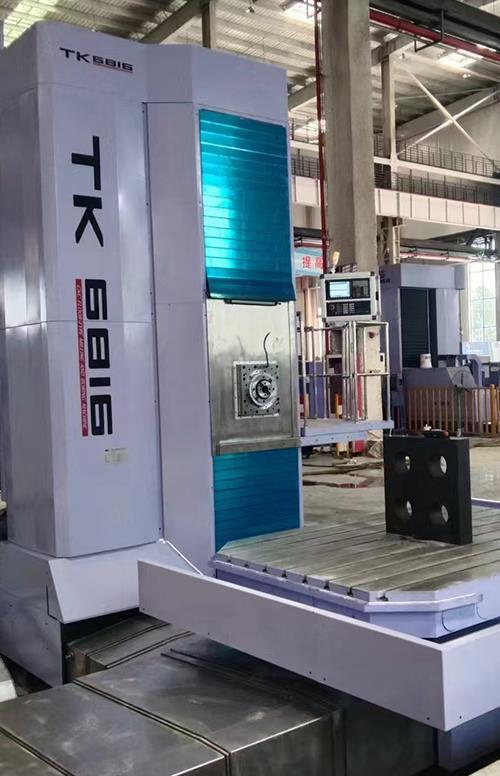

数控刨台镗铣床在镗孔加工中，有时会出现圆度超差、椭圆或多边形孔的问题。这种缺陷不仅影响装配精度，还可能导致工件报废。圆度超差的原因复杂，包括刀具系统、主轴间隙、导轨精度以及切削参数等。本文介绍一套系统的机械排查步骤，帮助维修和操作人员定位问题根源，避免盲目更换部件。

第一步：检查刀具与刀柄系统。将镗刀卸下，用千分尺测量刀尖对称度和刀片磨损情况。刀片单边磨损严重会导致径向切削力不平衡，产生椭圆。同时检查刀柄锥面（如BT、HSK）是否有拉伤、锈蚀或铁屑附着，锥面接触不良会使刀具在切削中发生微小摆动。使用刀柄测试棒和百分表检测主轴锥孔跳动：在主轴锥孔内装入检验芯棒，靠近主轴端测量径向跳动应≤0.005mm，300mm处≤0.015mm。若超差，则问题可能出在主轴轴承或锥孔研磨上。

第二步：检查主轴间隙与轴承预紧。数控刨台镗铣床的主轴通常采用角接触球轴承或圆柱滚子轴承，长期重载后轴承间隙增大或预紧力丧失会导致主轴径向游隙超差。可用磁性表座吸附在工作台上，表针抵住主轴外圆（非锥孔处），用撬棒轻轻撬动主轴，观察表盘晃动值。径向游隙超过0.008mm应调整轴承锁紧螺母或更换轴承。注意：调整预紧力需遵循维修手册，过紧会烧毁轴承。

第三步：检查滑枕或主轴箱与立柱导轨的配合间隙。对于带W轴（滑枕轴）的数控刨台镗铣床，滑枕伸出时重力下挠会直接影响镗孔圆度。将滑枕伸出300mm，用千分表检测端部垂向和水平方向的弹性变形量。若变形量超过0.02mm，需要调整滑枕镶条或检查液压平衡机构。对于不带W轴的普通刨台镗铣床，则检查主轴箱在立柱上的垂直移动间隙——一般在0.01—0.02mm为宜。

第四步：检查工作台与床身导轨的接触精度。数控刨台镗铣床的刨台（X向移动工作台）在移动过程中若出现爬行或偏摆，会使工件相对于主轴中心线发生径向漂移，镗出的孔成为“葫芦孔”。用方尺和百分表检测工作台移动对主轴轴线的平行度：工作台全长上平行度误差应≤0.02mm。若超差，需清理导轨油槽、调整压板间隙或重新刮研贴塑面。

第五步：检查切削参数与工艺刚性。有时圆度超差并非机床故障，而是切削用量过大导致振动。降低单边切削深度（如从2mm减至0.5mm）或提高进给量（避免滞涩切削），观察圆度是否改善。另外，镗杆悬伸比（长度/直径）超过4—5倍时，应采用阻尼镗杆或改变切削方向。

最后，将排查结果记录归档。多数情况下，数控刨台镗铣床的圆度问题是由两三个小缺陷叠加造成的，例如轻微的轴承间隙加上稍大的滑枕下挠。逐项排查并调整后，用内径千分表或三坐标测量圆度，一般可恢复至0.008mm以内。切忌在未排查清楚前盲目提高切削速度或使用补偿功能掩盖机械问题。
