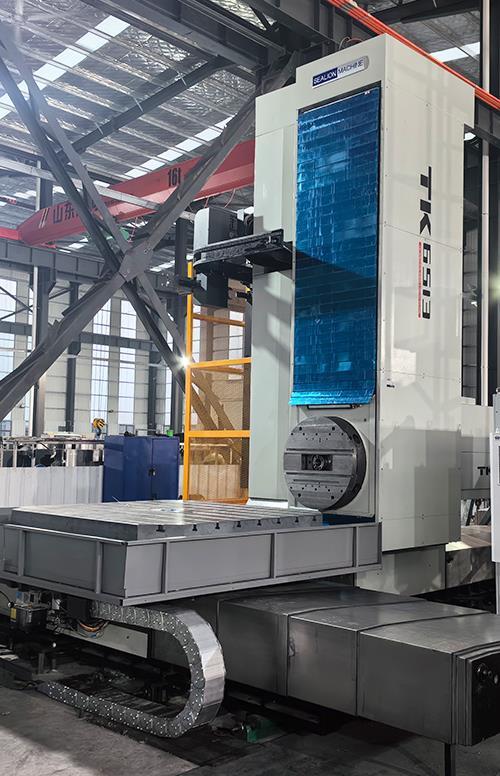

在数控刨台镗铣床上加工薄壁件、细长轴或结构刚性较差的工件时，切削力会导致工件产生弹性变形，即“让刀”。当刀具离开后，工件弹性恢复，实际加工尺寸与编程尺寸出现偏差——例如铣削薄板侧面时，中间位置比两端窄；镗削薄壁筒时，孔径呈锥形或椭圆。识别并补偿让刀变形，是提高精度的实用技术，无需依赖昂贵的测头系统。

第一步：识别让刀变形的特征。让刀变形与刀具磨损、机床间隙引起的误差不同，它具有“随切削力变化而变化”的特点：进给速度越快、切深越大，变形越明显；而空跑或微量切削时误差消失。可以在工件加工后测量其剖面：若壁厚呈“中间薄、两端厚”的鼓形，或孔径在切削深度最大处偏小，基本可判定为让刀。为了验证，可采用“两次测量法”：第一刀粗加工后不松夹，直接精加工一刀（切深0.1mm），测量结果若仍有误差，说明工件刚性不足而非机床问题。

第二步：物理补偿方法。最直接的方法是增加辅助支撑。对于薄壁箱体，可在内部填充低熔点合金或石膏，加工后再熔化去除；对于细长轴，使用中心架或跟刀架。在无法增加支撑时，可采用“对称切削路径”：铣削侧壁时，先铣一侧留余量，再铣对侧，最后光刀，使两侧切削力平衡，减少整体弯曲。另外，改变刀具螺旋角或采用不等齿距铣刀，能降低切削力的峰值，减轻让刀幅度。

第三步：数控程序补偿（偏移量法）。如果让刀变形规律稳定，可在编程时反向预补偿。具体做法：试切一个工件，测量各位置的偏差值（例如在长度方向每50mm测量一点），得到误差曲线。然后在精加工程序中，按照误差反号修改刀具路径的坐标。例如在X方向让刀导致实际尺寸比编程小0.05mm，则在后续加工中将该位置X坐标增加+0.05mm。注意这种补偿仅适用于同一批次材料、相同夹持条件下的工件。对于数控刨台镗铣床，可以利用宏变量循环加工：每加工一层，用机内千分表（手动测量）读取偏差，自动更新偏移量。

第四步：切削参数的柔性调整。降低径向切削力是根本。具体措施：减小每齿进给量（如从0.1mm/z降至0.05mm/z），采用大前角刀具，增加切削液润滑以减少摩擦。对于镗削，可采用“双刃镗刀”使径向力相互抵消。此外，分多次走刀：例如需要去除2mm余量，不要一次切完，而是分4次，每次0.5mm，最后一次只切0.1mm，让刀变形主要发生在粗加工，精加工时变形极小。

需要注意，让刀补偿不能过度依赖程序修正。如果工件刚性严重不足（比如壁厚仅3mm，直径300mm的薄壁环），任何补偿都难以达到高精度，此时应考虑更改工艺，如改为焊接结构或增加工艺肋。数控刨台镗铣床的优势在于灵活，但物理规律不可违背。建议在工艺文件中注明让刀补偿值及适用条件，并在更换刀具或材料批次后重新验证。
