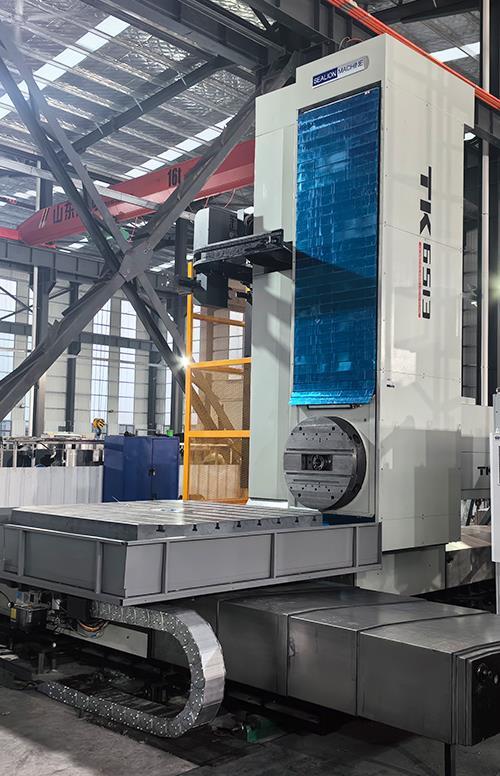

数控刨台镗铣床可通过加装侧铣头（直角铣头、万能角度头）实现工件侧面、斜面及复杂角度的加工，无需二次装夹。但侧铣头会引入额外的几何误差：主轴轴线与侧铣头输出轴轴线之间的角度偏差、长度偏移以及旋转定位误差。如果不进行正确校正，加工出的侧孔、侧面的位置精度会严重超差。本文介绍几种实用的角度校正方法，适合车间现场操作。

一、侧铣头安装后的基本检查。首先清洁主轴锥孔和侧铣头锥柄，锁紧拉钉。用百分表测量侧铣头壳体靠近输出轴处的径向跳动，应≤0.01mm。然后检查角度偏差：将侧铣头调整到0°（输出轴垂直向下或水平），在机床上固定一个标准平尺或直角尺。用千分表分别测量输出轴端面与平尺的平行度，计算出轴线偏移角度。对于可调角度头，需要记录每个常用角度（如0°、90°、180°）的补偿值。

二、机械校正法——试切圆盘。最可靠的方法是“试切—测量—计算”。准备一块尺寸大于侧铣头加工范围的铝板或铸铁板，夹在工作台上。侧铣头安装一把精镗刀或立铣刀，在板面上分别沿X方向和Y方向各铣出一个矩形台阶或一条直线。然后用千分表测量实际加工出的平面与机床坐标轴的角度差。例如，侧铣头输出轴应垂直于X轴，但实际铣出的面与X轴夹角为0.02mm/100mm，说明有0.011°的误差。将此角度值输入数控系统的刀具偏置或旋转坐标系（如G68）中进行补偿。对于没有旋转补偿的老旧系统，可采用物理修正：在侧铣头与主轴端面之间垫铜皮或调整紧固螺丝。

三、激光对刀仪或电子测头校正。如果数控刨台镗铣床配有雷尼绍等测头，可编写测量程序：让侧铣头带动测头在标准球上测量多个点，系统自动计算出实际刀尖位置和角度偏移，并写入刀具参数。这种方法精度高（可达0.005mm），但需要购买专用测头软件。对于没有自动测量的情况，可以用“标准芯棒+百分表”手动对测：将一精密芯棒装入侧铣头输出轴，用磁力表座吸附在工作台上，移动Z轴使表针接触芯棒母线，沿X向移动观察表值变化，计算偏角。

四、长度补偿的获取。侧铣头会改变刀具长度和刀具中心点（TCP）的位置。校正方法：将侧铣头指向Z负方向，用对刀块测量刀具长度，记为L1。然后将侧铣头旋转90°，用同样的对刀块测量此时刀具端面到主轴端面的水平距离，计算出侧铣头的“偏心距”。在编程时，需要使用G43.4（刀具中心点控制）或手工将偏心距写入坐标偏移。对于多角度加工，建议建立侧铣头刀具表，每个角度对应一组长度和偏心值。

五、日常使用注意事项。侧铣头内部齿轮在长时间使用后会产生背隙，导致反向加工时角度不准。应定期检查侧铣头的锁紧装置，每次旋转角度后必须锁死。避免用侧铣头进行重切削，因为其刚性和扭矩传递能力低于主轴直接驱动。每半年拆开侧铣头检查油脂和轴承间隙。记录每次校正的结果，当发现偏移量突然变大时，说明侧铣头内部有磨损或松动。

总之，数控刨台镗铣床使用侧铣头时，角度校正不是一次性的工作，而是需要根据加工精度要求定期执行。对于公差±0.05mm以上的常规加工，机械试切法已足够；对于±0.02mm以内的精密加工，建议使用测头或激光干涉仪校正。
